Končni rezkar s 4 žlebovi kotnega polmera

Razstave v središču pozornosti

Opis

Na področju sodobne proizvodnje so učinkovita rezalna orodja zelo pomembna za kakovost in učinkovitost obdelave. Ta čelni rezkar s 4 žlebovi kotnega polmera se pogosto uporablja na različnih področjih zaradi materiala iz cementnega karbida, polmera zaobljenja in posebne prevleke. Je učinkovito rezalno orodje za strojno obdelavo s posebnim dizajnom utorov, ki lahko zagotovi bolj gladko površino med obdelavo in skrajša čas, potreben za obdelavo. Poleg tega ima štiri rezalne robove z enakomerno dolžino utorov, ki lahko učinkovito obdelujejo polmer zaokrožitve na dnu rezkalnega roba in izboljšajo podajalno hitrost ter tako podaljšajo življenjsko dobo orodja in izboljšajo produktivnost.



Lastnosti

1. Zasnova utorov: Ta čelni rezkar s 4 žlebovi kotnega polmera ima štiri utore, s katerimi lahko dosežete bolj gladko površino med obdelavo. Hkrati lahko obstoj utora skrajša čas obdelave in izboljša učinkovitost proizvodnje.



2. Zasnova polmera zaokroženja: Zasnova zaokroženega polmera omogoča, da čelni rezkar doseže večjo natančnost. Zlasti pri delu z zahtevnimi materiali, kot so nerjavno jeklo, kaljeno jeklo in druge zlitine, lahko zagotovi natančnejši učinek rezanja.



3. Posebna DLC prevleka: Čelni rezkar je prevlečen s posebno DLC prevleko, ki ima številne prednosti. Prvič, DLC premaz lahko učinkovito prepreči korozijo in zaščiti rezalna orodja pred zunanjim okoljem. Drugič, DLC prevleka lahko tudi podaljša življenjsko dobo orodja in zmanjša tveganje obrabe in poškodb.



4. Izbira več velikosti: omogoča izbiro metričnih in britanskih velikosti za izpolnjevanje različnih potreb obdelave. Ta izbira več velikosti naredi orodje bolj prilagodljivo in vsestransko.



Aplikacija



• Proizvodnja kovin: Na področju proizvodnje kovin, zlasti pri delu z nerjavnim jeklom, kaljenim jeklom in drugimi materiali, lahko ta čelni rezkar s 4 žlebovi kotnega polmera zagotovi visoko natančne in učinkovite rešitve za obdelavo.

• Področje letalstva: Te industrije zahtevajo izjemno visoko natančnost in kakovost delov, obdelovanec, ki ga izdela ta rezkar, ima enotne specifikacije in visoko natančnost, ki lahko izpolni te zahteve.

• Delavnica za strojno obdelavo: lahko zadovolji potrebe različnih materialov in nalog strojne obdelave ter lahko zagotovi natančen učinek rezanja za izdelavo mehanskih delov.





Tovarna





Opis izdelka





55HRC 4 žlebovi iz karbidne trdine kotni rezkar Raduius s prevleko





SPECIFIKACIJA	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Tolerance
Premer piščali	Toleranca premera žleba	Toleranca premera stebla
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikacija
Ogljikovo jeklo Zlitina jekla	Predkaljeno jeklo	Visoko utrjeno				Nerjaveče jeklo	Bakrova zlitina	Aluminijeva zlitina
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

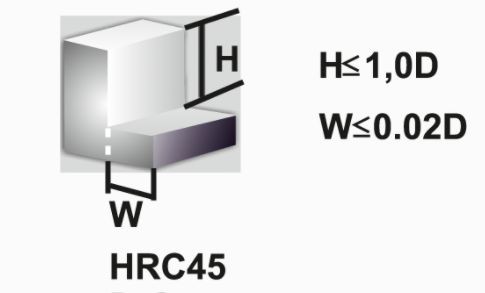

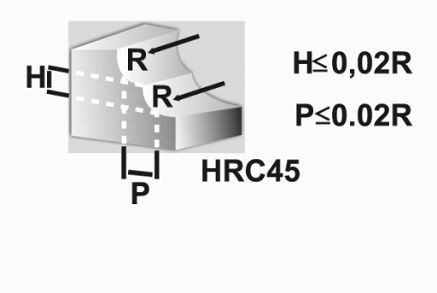

Priporočeni parametri



Material	Ogljikovo jeklo, legirano jeklo, S45C, FC, FCD, SCM, S50C, SKS...		Legirano jeklo, orodno jeklo SCR, SNCM, SKD11, SKD61.NAK80		Trdo jeklo, SKD11
Trdota	HRC30		HRC50		HRC60
Premer	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Seznam surovin



Ocena	Koda ISO	Kemijske sestave (%)		Velikost zrn (um)	Fizikalne mehanske lastnosti (večje ali enako)			Premaz
		Stranišče	Co		Gostota (g/cm3)	Trdota (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČRNA
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODR)

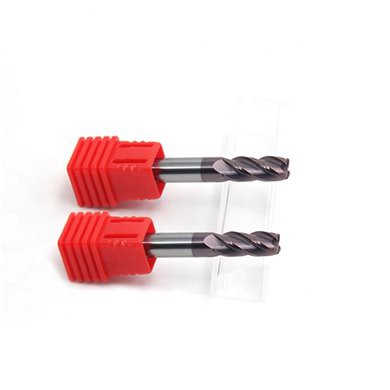

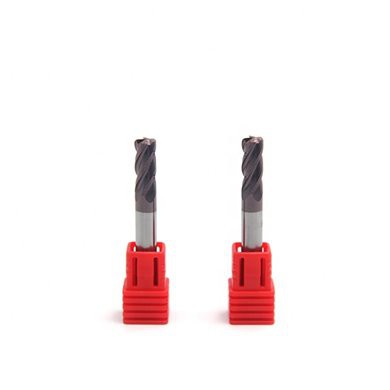

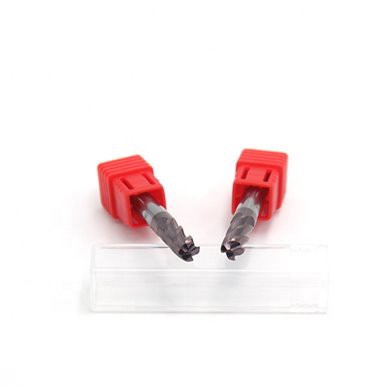

Podrobne fotografije





Rezkalo s 4 žlebovi kotnega radija	Rezalnik iz karbidne trdine s 4 žlebovi kotnega polmera	Karbidno rezkalo s 4 žlebovi kotnega radija





Naše prednosti



1. Ko prejmemo vašo poizvedbo, vam bomo odgovorili v 12 urah

2. Prosim, pokličite me kadar koli

3. Vzorčno naročilo je dobrodošlo

4. Dobrodošli, da obiščete našo tovarno, pobrali vas bomo

5. Prosimo, vprašajte nas za cenik





Pakiranje





pogosta vprašanja



V1: Podjetje ali tovarna:

A1: Smo profesionalna tovarna karbidnih orodij že več kot 10 let. najboljša proizvodnja orodij iz volframovega karbida je na Kitajskem.



V2: Kakšna je vaša MOQ?

A2: Pozdravljamo vaše naročilo vzorca za preizkus naše kakovosti, verjamemo, da boste ugotovili, da smo pravi dobavitelj, ki ga iščete. torej ni MOQ.



V3: Ali lahko dobim vaš katalog?

A3: Ja, seveda. lahko vam pošljemo po e-pošti.



V4: Kako dolgo lahko dobim naročilo

A4: Vzorčno naročilo 1-5 dni. veliko naročilo je treba preveriti, običajno 15-25 dni.



V5: Ali lahko izdelate blago po naših risbah?

A5: Da, v redu je, imamo oddelek za profesionalno oblikovanje.
