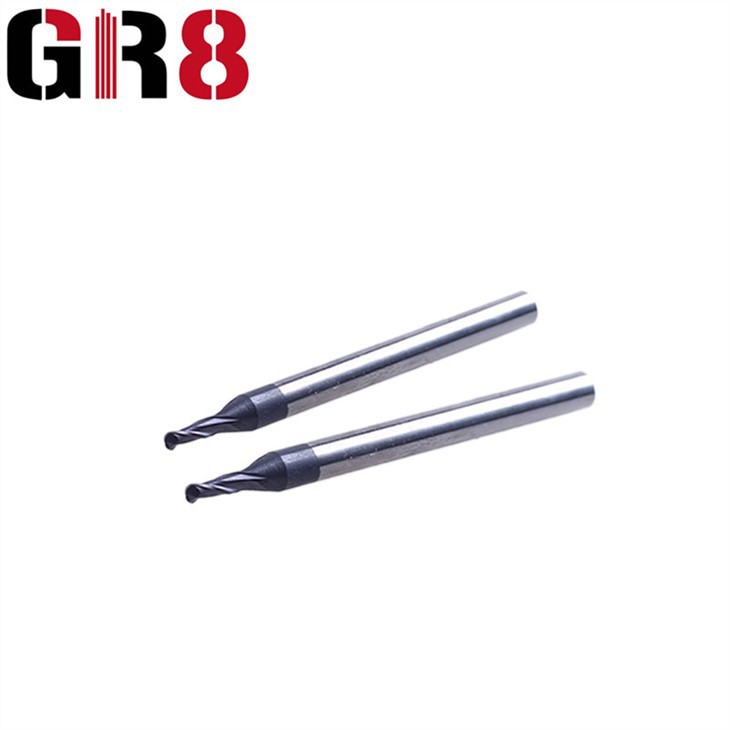

Končni rezkar z 2 žlebti, krogličnim nosom in mikro premerom

Ko gre za rezanje delovnih mest, lahko pravo orodje bistveno spremeni rezultate vašega dela. Če iščete rezalno orodje, ki zagotavlja natančnost in natančnost, ne iščite dlje od tega končnega rezkarja z 2 žlebti in mikro premerom! Ne glede na to, ali obdelujete aluminij, jeklo, medenino ali druge materiale, bo to z lahkoto opravil. Visokokakovosten karbidni material, uporabljen v tem čelnem rezkaru, mu omogoča, da prenese visoke temperature in obremenitve ter pridobi izjemno visoko odpornost proti obrabi in rezalno zmogljivost, tako da lahko zmanjša težave pri obdelavi in ​​izboljša učinkovitost obdelave. Primeren je za različna mikroprocesna polja s kompleksnimi oblikami in visokimi zahtevami glede natančnosti, kot so mikroobdelava, obdelava elektronskih delov, obdelava optičnih naprav itd. Zaradi svoje robustnosti in visoke pozicijske natančnosti so napake in izgube, ki nastanejo zaradi nepravilnega delovanja oz. vrzeli v opremi je mogoče zmanjšati. Navdušen? Kontaktirajte nas zdaj za podrobnejše informacije!



Glavne značilnosti in prednosti:

1. Zasnova mikropremera

Ta čelni rezkar, ki je na voljo v premerih od 0,1 mm do 2 mm, je idealen za občutljive in zapletene obdelave, ki zahtevajo visoko natančnost. Ne glede na to, ali obdeluje majhne dele ali zapletene komponente, lahko doseže izjemno ozke tolerance in gladko površino.



2. Dvorezen dizajn

Ta čelni rezkar ima zasnovo z dvema roboma za vrhunsko rezalno zmogljivost in odvajanje odrezkov, zasnovan tako, da preprečuje nabiranje odrezkov in podaljša življenjsko dobo orodja. Veliko število žlebov zmanjša vibracije in poveča stabilnost za bolj gladke in hitrejše rezalne hitrosti.



3. Zasnova krogle

Zasnova kroglastega nosu tega čelnega rezkarja prispeva k njegovi vsestranskosti in natančnosti. Zaobljena konica omogoča bolj gladko rezanje in zmanjša sledi orodja na obdelovancu. Hkrati kroglični vrh omogoča, da orodje vstopi v globoke in ozke prostore, s čimer se razširi obseg možnih rezalnih aplikacij.



4. Primerno za različne materiale

to2 piščali kroglični nos mikro premera endmilllahko zagotovi trdoto 60HRC, zato je primeren za različne trdote in težko obdelovalne kovinske materiale, vključno z jeklom, železom, bakrom, aluminijem, karbidom itd.





Razstave v središču pozornosti





Tovarna

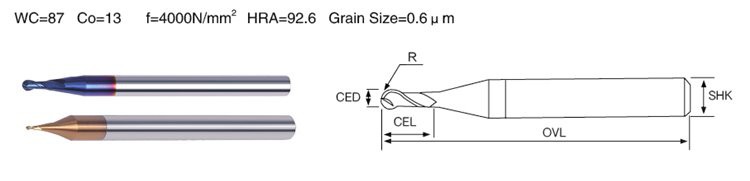

Opis izdelka



60HRC 2 žlebičasti čelni rezkar z mikro krogličnim vrhom za trdo jeklo





SPECIFIKACIJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerance
Premer piščali	Toleranca premera žleba	Toleranca premera stebla
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikacija
Ogljikovo jeklo Zlitina jekla	Predkaljeno jeklo	Visoko utrjeno				Nerjaveče jeklo	Bakrova zlitina	Aluminijeva zlitina
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Priporočeni parametri



Material	Ogljikovo jeklo, legirano jeklo, S45C, FC, FCD, SCM, S50C, SKS...		Legirano jeklo, orodno jeklo SCR, SNCM, SKD11, SKD61.NAK80		Trdo jeklo, SKD11
Trdota	HRC30		HRC50		HRC60
Premer	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Seznam surovin



Ocena	Koda ISO	Kemijske sestave (%)		Velikost zrn (um)	Fizikalne mehanske lastnosti (večje ali enako)			Premaz
		Stranišče	Co		Gostota (g/cm3)	Trdota (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČRNA
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODR)

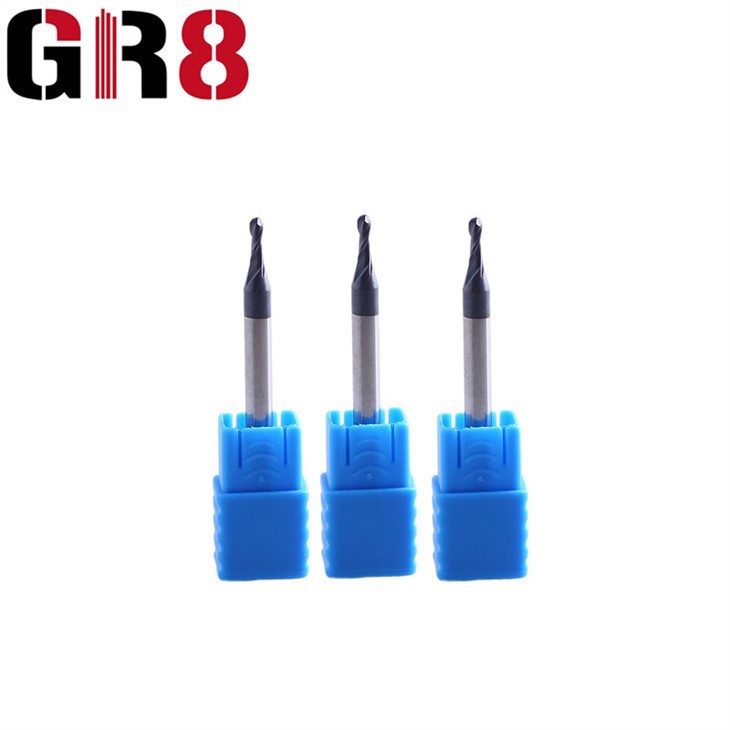

Podrobne fotografije





Rezkalo mikro premera z 2 žlebti, krogličnim nosom	Končni rezkar z 2 žlebti in krogličnim vrhom mikro premera	Rezalo iz karbidne trdine z 2 žlebti, krogličnim nosom in mikro premerom





Naše prednosti



Stroga revizija pogodbe je vključevala vse oddelke, da bi zagotovili izvedljivost vsakega naročila.

Načrtovanje procesa in validacija pred masovno proizvodnjo.

Strogo nadzorujte vse surovine in pomožne materiale, vse surovine dosegajo svetovno napredno raven.





Pakiranje





pogosta vprašanja



1. Ali lahko prilagodite za stranke?

Da, lahko prilagodimo vašim potrebam, imamo oddelek za raziskave in razvoj, naši oblikovalci lahko oblikujejo za vas, naši tehniki pa izdelajo prototip.



2. Kakšen je čas prototipa:

Približno 7 dni po potrditvi risbe, ki smo jo naredili za vas.



3. Kakšen je dobavni rok za množično proizvodnjo?

Približno 25 dni.
