Opis

Na področju sodobne strojne obdelave so natančna rezalna orodja ključ do dobrih rezultatov obdelave. Ta čelni rezkar U-reže z DLC premazom za aluminij je posebej zasnovan za obdelavo aluminija z edinstveno strukturo, DLC premazom in inovativnim dizajnom. Dobro se obnese pri različnih nalogah obdelave in zagotavlja natančne in učinkovite rešitve za naloge obdelave aluminija. Rezkalo nima samo odličnih lastnosti proti sprijemanju, ampak lahko tudi podaljša življenjsko dobo orodja do 100 %. To ne samo pomaga zmanjšati stroške obdelave, ampak tudi zmanjša pogostost menjave orodja.



Lastnosti

1. Zasnova U-utorov: ta končni rezkar U-utorov z DLC premazom za aluminij ima zasnovo U-utorov, ki pomaga odpraviti robove, ohranja gladko površino obdelovanca, preprečuje poškodbe končnega izdelka in zagotavlja visokokakovostno površino med obravnavati.



2. DLC prevleka: površina orodja je obdelana z DLC prevleko, ki zagotavlja delovanje proti sprijemanju. Zaradi tega je primeren za obdelavo različnih materialov iz barvnih kovin, kot so aluminijeve zlitine, GFRP, CFRP, bakrove zlitine in grafit, ter ponuja rešitve za raznolike naloge obdelave.



3. Zmanjšanje odpornosti proti rezanju: njegova prevleka omogoča nizko trenje, kar lahko znatno zmanjša odpornost proti rezanju, s čimer se izboljša učinkovitost rezanja in zmanjša poraba energije.



4. Končna obdelava in suho rezanje: orodje se dobro obnese pri končni obdelavi in ​​se lahko uporablja za suho rezanje brez maziva. To dodatno zmanjša kompleksnost in vpliv na okolje v proizvodnem procesu.



Aplikacija

• Obdelava aluminija: Ta čelni rezkar U-reže z DLC premazom za aluminij ima odlične rezultate na področju obdelave aluminija in je postal prvo orodje za obdelavo delov iz aluminijevih zlitin in izdelkov iz aluminija.

• Obdelava kompozitnih materialov: To orodje ima tudi odlično zmogljivost pri obdelavi kompozitnih materialov, kot sta GFRP in CFRP. Njegova zmogljivost proti sprijemanju in učinkovitost rezanja omogočata, da je primeren za natančno obdelavo kompozitnih materialov.

• Obdelava bakrovih zlitin in grafita: Zaradi materiala iz trde zlitine je primeren za obdelavo posebnih materialov, kot sta bakrova zlitina in grafit, ter zagotavlja učinkovite in visokokakovostne rešitve rezanja za te materiale.



Tovarna





Opis izdelka

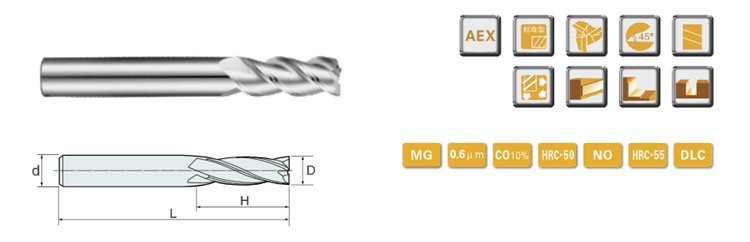

55-60HRC 3 žlebičasti U-rezni rezkar iz karbidne trdine s prevleko Dlc za aluminij





SPECIFIKACIJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerance
Premer piščali	Toleranca premera žleba	Toleranca premera stebla
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikacija
Ogljikovo jeklo Zlitina jekla	Predkaljeno jeklo	Visoko utrjeno				Nerjaveče jeklo	Bakrova zlitina	Aluminijeva zlitina
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Priporočeni parametri



Material	Ogljikovo jeklo, legirano jeklo, S45C, FC, FCD, SCM, S50C, SKS...		Legirano jeklo, orodno jeklo SCR, SNCM, SKD11, SKD61.NAK80		Trdo jeklo, SKD11
Trdota	HRC30		HRC50		HRC60
Premer	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Seznam surovin



Ocena	Koda ISO	Kemijske sestave (%)		Velikost zrn (um)	Fizikalne mehanske lastnosti (večje ali enako)			Premaz
		Stranišče	Co		Gostota (g/cm3)	Trdota (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČRNA
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODR)

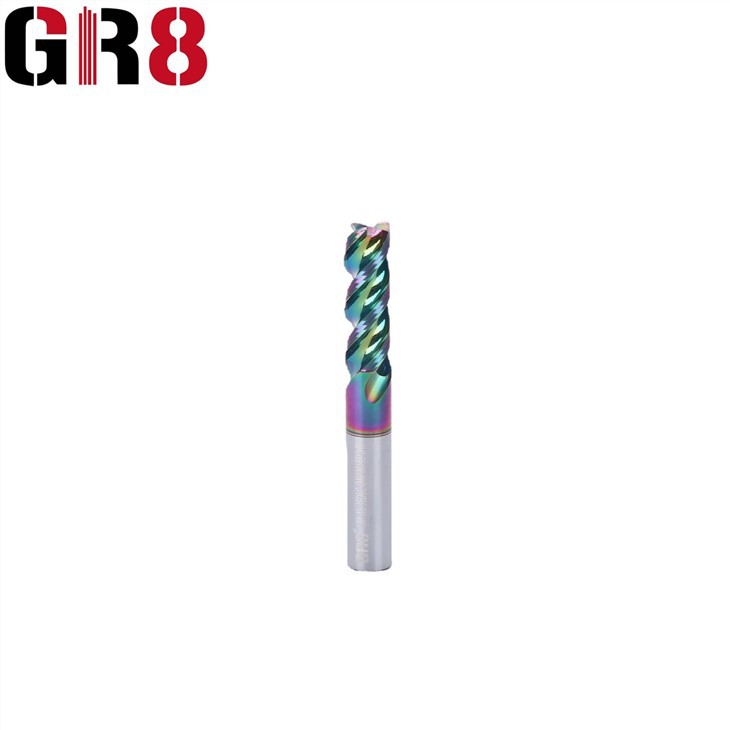

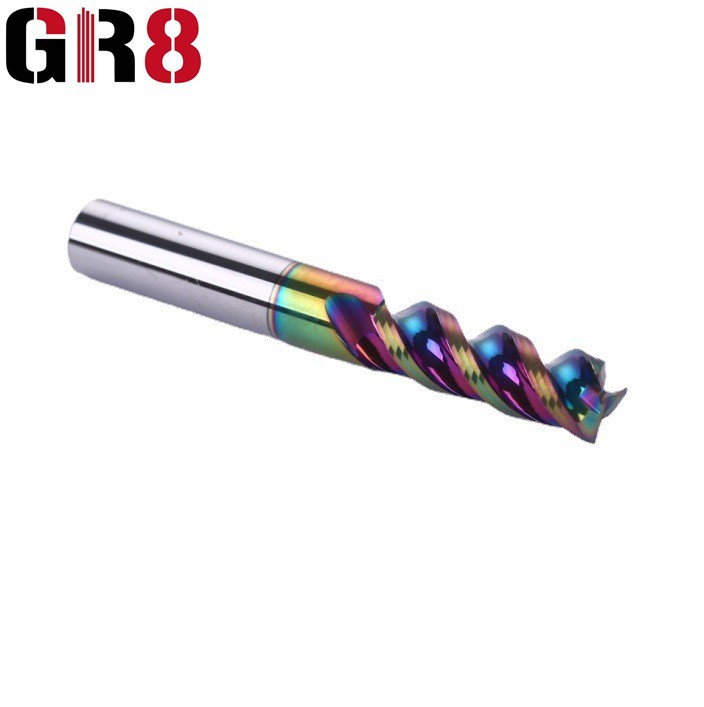

Podrobne fotografije





DLC prevleka U reža Rezalna orodja za aluminij	DLC prevleka U reža Rezkalo za aluminij	Rezalnik rež U z DLC prevleko za aluminij





Naše prednosti



Inšpekcijski pregled vseh procesov na kraju samem, evidenca inšpekcijskih pregledov je sledljiva 3 leta.

Vsi inšpektorji so usposobljeni z mednarodnimi certifikati.

Usposobljeni WPS in profesionalni varilci zagotavljajo kvaliteto varjenja.

100 % pregled končnih kalčkov pred odpremo.

Redno usposabljanje inšpekcijskega osebja





Pakiranje





pogosta vprašanja



1. V: Kakšna je vaša najmanjša količina naročila, mi lahko pošljete vzorce?

O: Naša najmanjša količina je 1 komplet, lahko vam pošljemo katalog, toplo vas pozdravljamo, da obiščete naše podjetje.



2. V: Kakšna raven kakovosti so vaši izdelki?

O: Doslej imamo certifikat CE, ISO, SGS, TUV, SONCAP.



3. V: Kakšen je dobavni rok vašega stroja?

O: Na splošno je dobavni rok našega stroja približno 30 dni, stroj po meri bo dostavljen kot pogajanja z našimi strankami.



4. V: Ali lahko stroj prilagodimo našim potrebam, na primer na naš logotip?

O: Zagotovo lahko naš stroj prilagodimo vašim potrebam, na voljo je tudi namestitev vašega logotipa.
