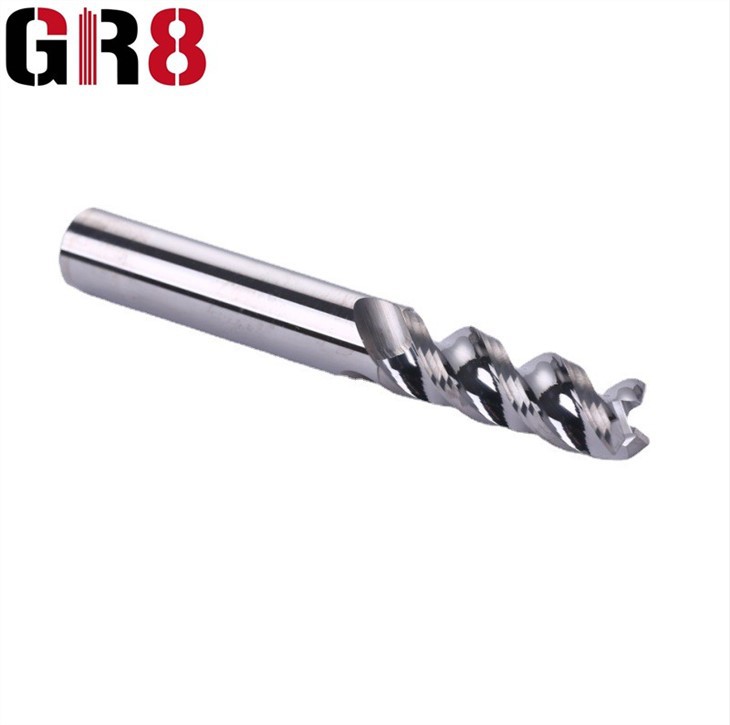

Končni rezkar z U režami brez kotacije za aluminij

Razstave v središču pozornosti

Opis

Na področju precizne strojne obdelave imajo lahko prava orodja pomembno vlogo, tako kot to čelno rezkalo z U režami brez kotacije za aluminij. Zasnovan je posebej za obdelavo aluminija in je visoko specializirano rezalno orodje, katerega cilj je natančno in učinkovito reševanje nalog obdelave aluminija. Rezalo ima integralno strukturo iz karbidne trdine, je bilo skrbno zasnovano, ima posebne nastavke v obliki črke U in lastnosti, odporne proti obrabi, in se dobro obnese pri različnih aplikacijah rezkanja. Ne glede na to, ali ste v avtomobilski, vesoljski ali splošni strojni industriji, je to orodje prva izbira za vas, da učinkovito odstranite materiale, dosežete gladko površino in zagotovite natančnost vsakega reza.



Lastnosti

1. Učinkovita strojna obdelava: Ta čelni rezkar U brez kavljenja za aluminij je nepogrešljivo orodje za hkratno odstranjevanje težkih materialov, zagotavljanje izboljšane gladkosti robov na zgornji in spodnji površini obdelovanca ter zmanjšanje potrebe po dodatnih končnih postopkih.



2. Integralna struktura: Ta čelni rezkar je izdelan iz visokokakovostnega integralnega cementnega karbida, ki ima dobro trdoto, vzdržljivost in obrabo

odpornost. Tudi v težkih pogojih obdelave se ne bo zlahka deformiral ali zlomil, kar lahko zagotovi dolgo življenjsko dobo orodja.



3. Večsmerni rezalni zobje: Njegova površina telesa in rezalni rob sta spretno oblikovana z rezalnimi zobmi, ki lahko režejo različne materiale v več smereh, zaradi česar je idealno orodje za izvajanje različnih nalog obdelave.



4. Zasnova utorov: njegova oblika U-utorov je temelj učinkovitosti in učinka orodja. Konkavni sveder poenostavi in ​​pospeši postopek rezanja ter omogoča gladko rezanje brez sekundarnega poliranja.



Aplikacija

• Obdelava aluminija: Ta izdelek blesti pri uporabi obdelave aluminija. Naenkrat lahko odstrani težke materiale, zaradi gladke površine pa je pomembno orodje za proizvodnjo aluminijastih delov.

• Avtomobilska industrija: V avtomobilski industriji ima rezkalo pomembno vlogo pri izdelavi aluminijastih delov, kot so deli motorja, deli podvozja in karoserijske plošče.

• Splošna strojna obdelava: Poleg profesionalnih industrij se uporablja tudi za splošne strojne aplikacije, ki zahtevajo gladke površine in učinkovito odstranjevanje materiala.





Tovarna

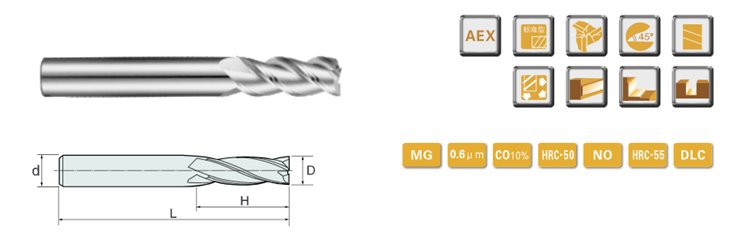

Opis izdelka







SPECIFIKACIJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerance
Premer piščali	Toleranca premera žleba	Toleranca premera stebla
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplikacija
Ogljikovo jeklo Zlitina jekla	Predkaljeno jeklo	Visoko utrjeno				Nerjaveče jeklo	Bakrova zlitina	Aluminijeva zlitina
	45HRC	50HRC	55HRC	60HRC	65HRC
								○

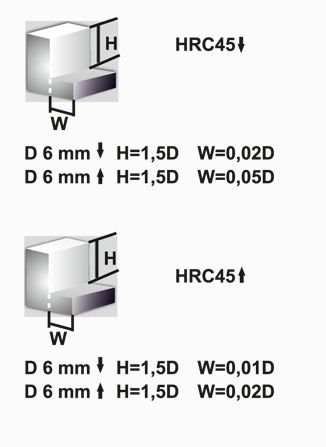

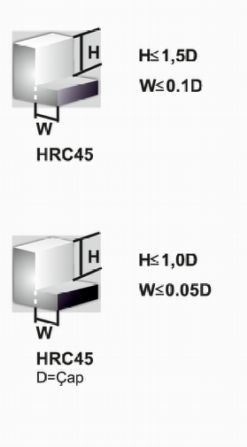

Priporočeni parametri



Material	Ogljikovo jeklo, legirano jeklo, S45C, FC, FCD, SCM, S50C, SKS...		Legirano jeklo, orodno jeklo SCR, SNCM, SKD11, SKD61.NAK80		Trdo jeklo, SKD11
Trdota	HRC30		HRC50		HRC60
Premer	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)	Hitrost rezanja (VC) (mm-1)	Pomik (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Seznam surovin



Ocena	Koda ISO	Kemijske sestave (%)		Velikost zrn (um)	Fizikalne mehanske lastnosti (večje ali enako)			Premaz
		Stranišče	Co		Gostota (g/cm3)	Trdota (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČRNA
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODR)



Podrobne fotografije





Čelni rezkar z U režo brez kavljenja za aluminij	Rezalnik utorov brez zareze za aluminij	Rezkalo za utore U brez nanosa za aluminij





Naše prednosti



1) Visoko precizni CNC stroji, visok standard in strog nadzor

2) Povpraševanje po meri je dobrodošlo, storitev OEM in ODM

3) Podprti so vsi plačilni pogoji

4) Hitri čas dostave in priročni prevozi





Pakiranje





pogosta vprašanja



1. Kakšna je vaša MOQ? Ali lahko zmešam različne sloge za začetno naročilo?

O: Najprej nam povejte, katere izdelke potrebujete. Tako kot kompresijski priključki je MOQ 100 kosov. Lahko pa vam ponudimo vse zaloge kot vzorce, da najprej preverite kakovost.



2.Ali mi lahko daste popust?

O: Popust je na voljo, vendar moramo videti resnično količino, imamo različno ceno, ki temelji na različni količini, koliko popustov je odvisno od količine, poleg tega je naša cena zelo konkurenčna na tem področju.



3. Če želim, da je izdelek izdelan iz drugega posebnega materiala, ali lahko to storite?

O: Seveda nam morate samo posredovati oblikovane risbe ali vzorec in oddelek za raziskave in razvoj bo ocenil, ali lahko storimo ali ne, dali vam bomo najbolj zadovoljiv odgovor.
